當前，大多數的醫療設備制造商都不能持續檢測以及管理醫療設備；因為設備銷往各地而制造商不可能往各個地區都駐派人手，因為這樣會加大運營成本。而通過言語溝通或者郵件溝通，有可能會導致問題描述不清晰等原因，造成技術人員難以準確判斷問題。這時通信技術的介入讓這些問題迎刃而解，方便對醫療設備的管理與實時監控；而且無線通信網絡的可移動性，靈活接入等特性，更是助力智慧醫療聯網。

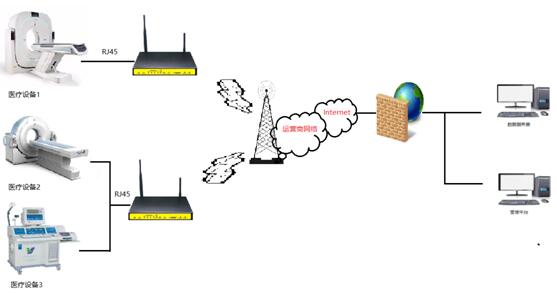

系統拓撲

拓撲簡介

把醫療設備通過網口與F3A34連接，F3A34通過APN撥號，成功注冊網絡后進入路由器web界面（192.168.1.1/admin/admin)，通過配置VPN，與設備制造商的服務器建立連接F3A34將下掛設備的數據信息，通過運營商網絡發往設備廠商的服務器上。服務器對上發的數據進行分析，存貯與跟蹤。通過自己的管理平臺，廠家技術人員也可以在第一時間了解設備的運行狀態，從而做出相應的技術分析。而醫院方面也可以通過移動終端，利用網絡及時傳遞醫療設備信息，實時提示醫療設備的管理情況，方便使用與維修。

系統組成

整個醫療系統由三個部分組成：前端醫療設備，網絡接入設備，遠程監控中心。

1、前端醫療設備

前端醫療設備指的就是大型的醫療器械，例如CT、核磁共振、DR系統、工頻X光機等醫療器械。這些大型醫療器械是當代疾病診斷不可或缺的部分，這些大型醫療設備往往能對疾病的診斷和治療起到關鍵性的作用，因此醫療設備整體的運行狀況就至關重要。而常規人力不可能做到時時監控設備的運行狀況，因此實現遠程監控管理就非常有必要。

2、網絡接入設備

網絡接入設備指的是F3A34，主要功能就是負責提供網絡訪問以及建立VPN，是遠程監控中心與前端醫療設備進行通信的橋梁。

F3A34通過撥號獲得運營商網絡，在通過與遠程監控中心建立起VPN的連接，把前端的醫療設備數據，通過建立的VPN傳輸給遠程監控中心。通過VPN，遠程中心可以對前端醫療設備進行監控與設備調試等等，大大減輕了人員分配以及人力的投入等等

3、遠程監控中心

遠程監控中心包含了VPN服務器以及數據處理中心。主要功能是建立VPN通道以及數據分析。VPN服務器提供了點對多接入層，并且采集遠端醫療設備信息。做出相應的數據分析。如果沒有建立完整的遠程監控，那么出現了一個小故障，客戶就需要派出工程師去排查解決，浪費人力物力。而有了這個遠程監控，方便安排定時維護，和故障解決方向等。

前景優勢

工業路由器3G/4G無線傳輸模塊等產品，可以與外圍的多種醫療儀器相互連接，可以協助醫護人員實現隨時的溝通交口、時時監控以及及時的信息調閱等等。在中國新醫改的大背景下，相信在不久的將來，像這種融合了更多的人工智慧、傳感、無線傳輸等高新計數的只能醫療產品，將逐步走進尋常百姓的生活。為人們的健康管理帶來新模式、新應用。
